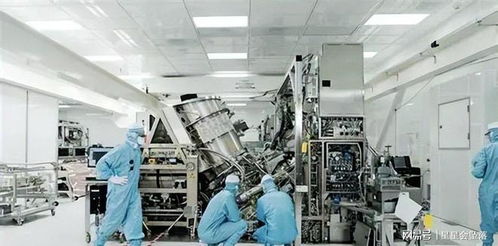

随着全球半导体产业竞争日趋白热化，一则关于中国光刻机发展的消息在国际上引起震动——中国正探索一条突破性的技术路径：与其复制传统高端光刻机，不如打造一个前所未有的“光刻工厂”。这一战略转向，不仅展现出中国在半导体领域的技术雄心，更可能从根本上改变光刻技术的未来格局。
光刻机作为芯片制造的核心设备，长期以来被荷兰ASML、日本尼康等少数企业垄断。特别是极紫外（EUV）光刻机，其技术壁垒极高，涉及精密光学、材料科学、控制系统等数千项尖端技术。中国虽然在光刻机领域持续追赶，但在传统技术路径上仍面临诸多挑战。
正是在这样的背景下，“光刻工厂”的概念应运而生。这一创新思路的核心在于：将光刻过程从单一设备中解放出来，转而构建一个集成了同步辐射光源、多工位光刻系统、智能控制中心的大型设施。与传统光刻机相比，光刻工厂具有几个显著优势：
它能够提供更强大的光源系统。传统EUV光刻机采用激光等离子体光源，功率和稳定性存在限制。而光刻工厂可以利用同步辐射光源，产生高强度、高稳定性的极紫外光，这将大幅提升光刻分辨率和生产效率。
光刻工厂采用分布式制造模式。多个晶圆可以同时在工厂内的不同工位进行光刻处理，形成流水线作业，打破了传统光刻机“一台设备一次处理一片晶圆”的限制，理论上可以实现更高的产能。
这种模式降低了技术集成的难度。传统光刻机需要将所有子系统高度集成在一个紧凑的空间内，对精度和稳定性要求极高。而光刻工厂则可以将各个子系统分布在更广阔的空间中，通过精密控制系统协同工作，这在一定程度上缓解了超精密集成的技术挑战。
光刻工厂的建设也面临巨大挑战。同步辐射设施通常规模庞大、建设成本高昂，且需要专业团队运营维护。如何将这样的科学装置改造成适用于大规模芯片生产的工业设施，需要攻克一系列工程难题。
尽管如此，中国在同步辐射光源领域已有扎实基础。北京、上海、合肥等地都建有先进的同步辐射装置，积累了丰富的建设和运营经验。这些大型科学基础设施为中国探索光刻工厂技术路径提供了独特优势。
这一技术动向引发了国际光刻机巨头的关注。传统光刻机企业开始意识到，如果中国成功实现光刻工厂的产业化应用，可能会开辟出一条全新的技术路线，甚至颠覆现有的光刻技术范式。这不仅仅关乎市场份额的竞争，更关系到未来技术主导权的争夺。
从更宏观的视角看，光刻工厂的探索反映了中国在关键技术领域的创新思维：当在既定赛道上追赶困难时，勇于开辟新赛道，通过系统级创新实现跨越式发展。这种思路不仅适用于半导体设备，也可能为其他“卡脖子”技术领域提供启发。
可以预见，无论光刻工厂最终能否完全替代传统光刻机，这种大胆的技术探索都将推动全球光刻技术的进步。它可能催生出混合型解决方案，或者在某些特定芯片制造领域开辟新的应用场景。
在全球科技竞争日益激烈的今天，技术创新路径的多元化对整个产业生态具有积极意义。中国光刻工厂的探索，不仅是为了突破技术封锁，更是为全球半导体产业的发展贡献了一种新的可能性。这场技术变革的序幕已经拉开，其结果将深远影响未来全球芯片制造的格局。
